Автоматическое согласование движений робота и литьевой машины
Сокращение времени цикла при съеме изделий за счет использования iQ motion control

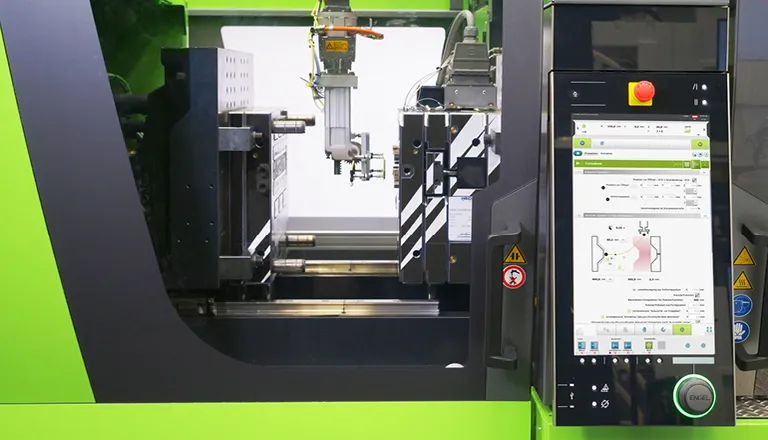

Движения робота, согласованные с движениями литьевой машины, позволяют сократить время цикла на вашем производстве. Особенно целесообразно использовать систему iQ motion control при производстве изделий с глубокой оформляющей полостью и длинным пуансоном, таких как корпусные детали. Программное обеспечение точно согласует движения вашего линейного робота viper с движениями ТПА. Система может использоваться независимо от типа машины.
Обычно оператор определяет траекторию вручную, чтобы оптимизировать пути перемещения робота. С помощью системы iQ motion control линейный робот быстро и самостоятельно вычисляет оптимальную траекторию. Благодаря функции «Ранний пуск» системы iQ motion control робот начинает движение уже тогда, когда еще только открывается пресс-форма. Параллельное движение экономит ценное время и обеспечивает на 10 % более короткий цикл.
Система iQ motion control обеспечивает двухступенчатую защиту для исключения столкновения между роботом и подвижной частью узла смыкания. Сначала текущее движение пресс-формы сравнивается с движением из предыдущего цикла. При движении робота расстояние между ним и пресс-формой постоянно определяется, проверяется и при необходимости корректируется.
Простота обслуживания является необходимым условием для использования наших цифровых решений. Это также относится к системе-помощнику iQ motion control. Помимо точной траектории робота, важно определить положение раннего пуска, что является трудной задачей для операторов. iQ motion control автоматически предлагает позицию раннего пуска на основе соответствующих параметров настройки робота и машины. Таким образом, операторы машин с любым опытом и знаниями могут без проблем использовать это программное обеспечение в своей повседневной работе.
Эксперты из наших центров автоматизации по всему миру помогут вам спроектировать производственную ячейку, а также оптимизировать движения ваших роботов. При этом вы получите доступ к ноу-хау и опыту специалистов ENGEL во всех странах. Так мы создаем единые решения и стандарты для автоматизации.
Обычно оператор определяет траекторию вручную, чтобы оптимизировать пути перемещения робота. С помощью системы iQ motion control линейный робот быстро и самостоятельно вычисляет оптимальную траекторию. Благодаря функции «Ранний пуск» системы iQ motion control робот начинает движение уже тогда, когда еще только открывается пресс-форма. Параллельное движение экономит ценное время и обеспечивает на 10 % более короткий цикл.
Система iQ motion control обеспечивает двухступенчатую защиту для исключения столкновения между роботом и подвижной частью узла смыкания. Сначала текущее движение пресс-формы сравнивается с движением из предыдущего цикла. При движении робота расстояние между ним и пресс-формой постоянно определяется, проверяется и при необходимости корректируется.
Простота обслуживания является необходимым условием для использования наших цифровых решений. Это также относится к системе-помощнику iQ motion control. Помимо точной траектории робота, важно определить положение раннего пуска, что является трудной задачей для операторов. iQ motion control автоматически предлагает позицию раннего пуска на основе соответствующих параметров настройки робота и машины. Таким образом, операторы машин с любым опытом и знаниями могут без проблем использовать это программное обеспечение в своей повседневной работе.
Эксперты из наших центров автоматизации по всему миру помогут вам спроектировать производственную ячейку, а также оптимизировать движения ваших роботов. При этом вы получите доступ к ноу-хау и опыту специалистов ENGEL во всех странах. Так мы создаем единые решения и стандарты для автоматизации.
Как работает программное обеспечение iQ motion control?
Обзор следствий и преимуществ функциональных возможностей
| Функция | Следствие | Преимущество |
|---|---|---|
| Оптимизированное планирование траектории | Меньшее количество учитываемых параметров | Экономия труда и времени цикла |
| Прямой доступ к машинным данным | Согласованные движения робота и машины | Экономия времени цикла за счет отсутствия стадии ожидания у пресс-формы и робота |
| Многоуровневое обеспечение безопасности | Остановка робота в случае угрозы столкновения | Предотвращение повреждения пресс-формы и приемной головки робота |
| Совместное управление данными машины и робота | Лишь однократная загрузка данных по деталям при замене пресс-формы | Уменьшение риска ошибок и времени настройки |
| Интуитивно понятные маски настройки | Самостоятельная настройка оператором только нескольких параметров с графической поддержкой | Экономия времени на обучение |
Наши эксперты с удовольствием проинформируют вас по вопросам оптимального взаимодействия движений машины и робота с помощью системы iQ motion control.
 "Sebastian Picheta | ENGEL")
Автоматический расчет движений робота облегчает работу оператора. Система iQ motion control устраняет трудоемкое ручное определение промежуточных точек при планировании траектории робота. Система-помощник выполняет оптимизацию траектории самостоятельно. Для программирования специальных знаний в области робототехники не требуется.
Если движения робота полностью согласуются с литьевой машиной, то во многих случаях это сокращает время цикла на 10 %. Ознакомьтесь с тремя наиболее важными этапами процесса оптимизации.
)
